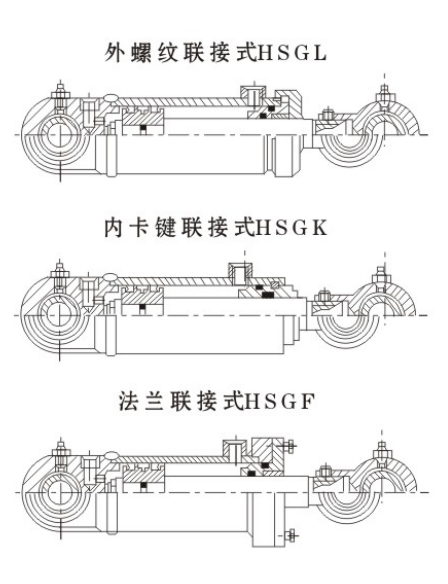

HSG系列工程液压缸

本系列液压缸具有结构简单、工作可靠、装拆方便、易于维修，可带缓冲装置及安装型式多样等特点。适用于工程机械、起重、运输机械及矿山机械的液压传动。工作压力16MPa、缸径40~250mm。

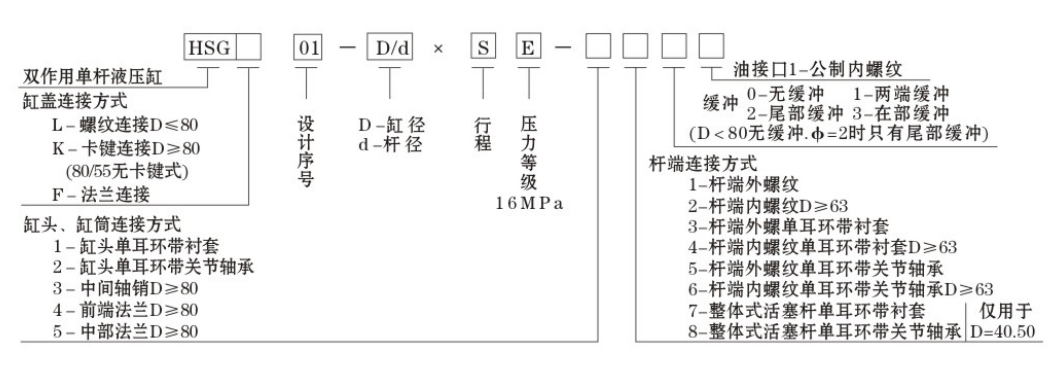

规格/技术参数

缸径D	杆径 d mm 速比中			16MPa				最大行程
	杆径 d mm 速比中			推力 KN	拉力 KN
	1.33	1.46	2	推力 KN	1.33	1.46	2
40	20	22	25	20.11	15.08	14.02	12.25	500
50	25	28	32	31.42	23.56	21.56	18.55	600
63	32	35	45	49.88	37.01	34.48	24.43	800
80	40	45	55	80.42	60.32	54.98	42.41	2000
(90)	45	50	63	101.79	76.32	70.37	51.91	2000
100	50	55	70	125.66	94.25	87.95	64.08	4000
(110)	55	63	80	152.06	114.04	102.18	71.63	4000
125	63	70	90	196.35	146.47	134.77	94.56	4000
(140)	70	80	100	246.30	184.73	165.88	120.54	4000
150	75	85	105	282.74	212.06	191.95	144.20	4000
160	80	90	110	321.70	241.27	219.91	169.65	4000
(180)	90	100	125	407.15	305.36	281.49	210.80	4000
200	100	110	140	502.64	376.99	350.60	256.35	4000
(220)	110	125	160	608.21	456.16	411.86	286.51	4000
250	125	140	180	785.40	589.05	539.10	378.25	4000

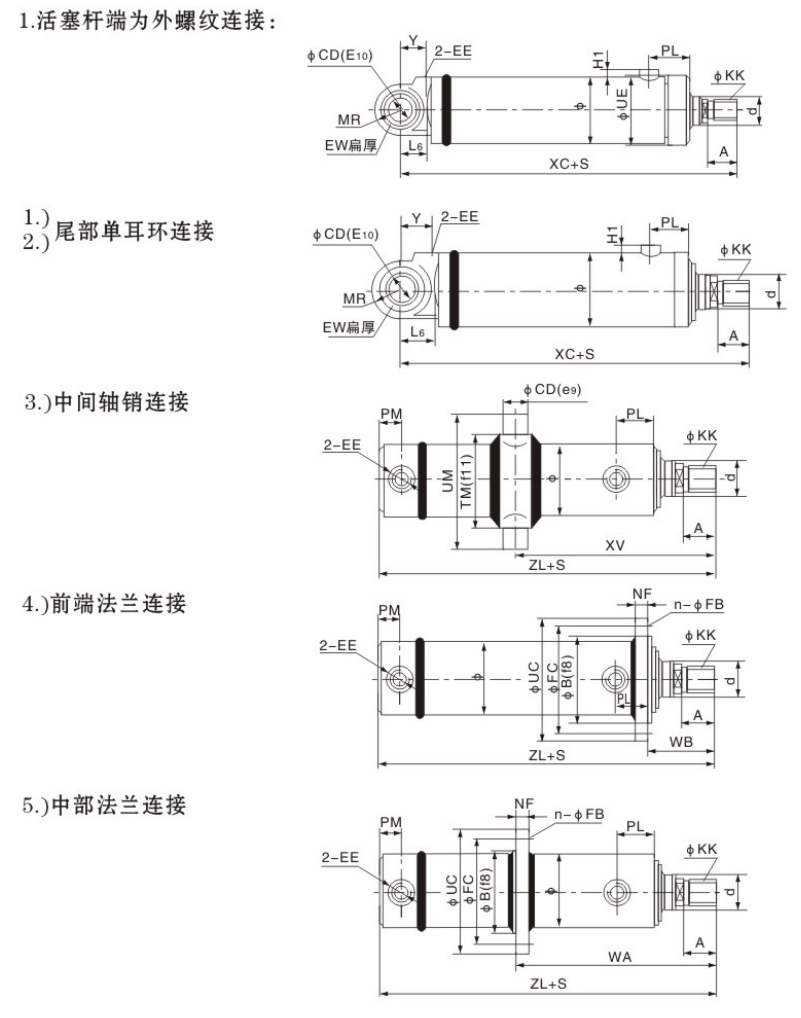

活塞杆端为外螺纹连接

活塞杆端为外螺纹连接的尺寸表

缸径 D	中	d			φCD(E10)	EW	MR	L₆	φKK	A	Y	PL	XC	EE	H1	φUE
		速比φ
		1.33	1.46	2
40	57	20	22	*25	20或GE20ES	25	25	30	M16×1.5	30	30	65	225+S	M14×1.5	15	65
50	68	25	28	*32	30或GE30ES	35	35	40	M22×1.5	35	40	65	243+S	M18×1.5	15	75
63	83	32	35	45	30或GE30ES	35	35	40	M27×1.5	40	40	40	258+S	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	45	50	M33×1.5	45	50	75 △65	300+S	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	45	50	M36×2	45	50	66 ▲76	305+S ▲325+S	M22×1.5	18
100	127	50	55	70	50或GE50ES	60	60	65	M42×2	50	60	72 ▲82	340+S 360+S	M27×2	20
110	140	55	63	80	50或GE50ES	60	60	65	M48×2	55	60	77 ▲87	360+S ▲380+S	M27×2	20
125	152	63	70	90	50或GE50ES	60	60	65	M52×2	60	60	78	370+S	M27×2	20
140	168	70	80	100	60或GE60ES	70	70	75	M60×2	65	70	85 ▲95	405+S ▲425+S	M27×2	20
150	180	75	85	105	60或GE60ES	70	70	75	M64×2	70	75	92 ▲102	420+S ▲440+S	M33×2	22
160	194	80	90	110	60或GE60ES	70	70	75	M68×2	75	70	100	435+S	M33×2	22
180	219	90	100	125	70或GE70ES	80	80	85	M76×3	85	89	107	480+S	M42×2	24
200	245	100	110	140	80或GE80ES	90	95	95	M85×3	95	100	110	510+S	M42×2	24
220	273	110	125	160	90或GE90ES	100	105	105	M95×3	105	110	120	560+S	M42×2	25
250	299	125	140	180	100或GE100ES	110	120	120	M105×3	115	122	135	614+S	M42×2	25

注：1、带▲者仅为速比Φ=2时的连接尺寸。
2、*者速比为1.7。
3、带△者仅为Φ80缸卡键式尺寸。
4、中间轴销和中部法兰连接的行程不得小于表中S值。

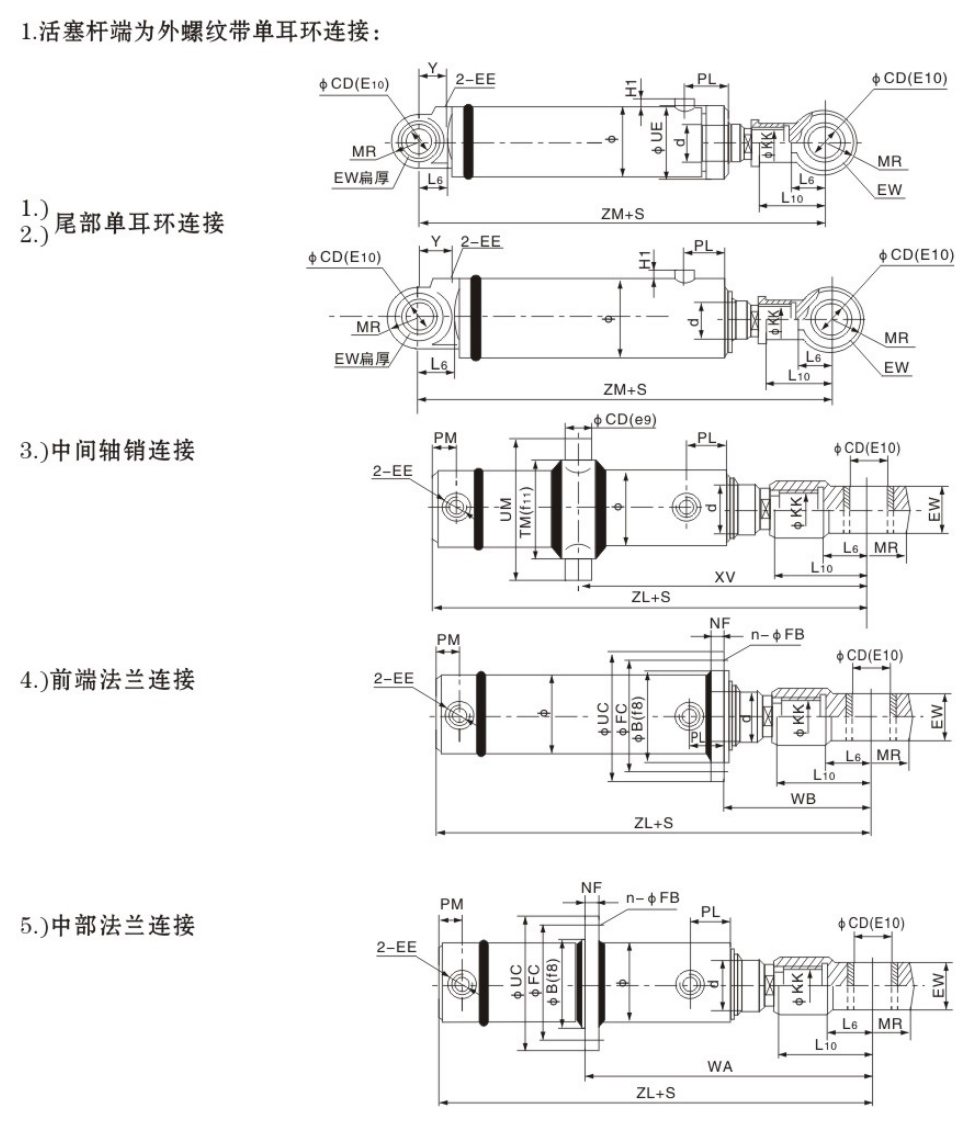

活塞杆端为外螺纹带单耳环连接

活塞杆端为内螺纹带单耳环连接的尺寸表

缸径 D	φ	d			φCD(E₁₀)	EW	MR	L₁	M₂	M₃	AF	Y	PL	ZM	EE	H₁	φUE
		速比φ
		1.33	1.46	2
40	57	无	22	*25	20或GE20ES	25	25	30	整体式活塞杆			30	65	218+S	M14×1.5	15	65
50	68	无	28	*32	30或GE30ES	35	35	40	整体式活塞杆			40	65	240+S	M18×1.5	15	75
63	83	32	35	45	30或GE30ES	35	35	40	M27×1.5	M24×1.5	35	40	65	270+S	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	45	50	M33×1.5	M30×1.5	40	50	75 △65	317+S	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	45	50	M36×2	M33×1.5	50	50	66 ▲76	312+S ▲332+S	M22×1.5	18
100	127	50	55	70	50或GE50ES	60	60	65	M42×2	M36×2	55	60	72 ▲ 82	357+S ▲377+S	M27×2	20
110	140	55	63	80	50或GE50ES	60	60	65	M48×2	M42×2	60	60	77 ▲87	372+S ▲392+S	M27×2	20
125	152	63	70	90	50或GE50ES	60	60	65	M52×2	M48×2	65	60	78	377+S	M27×2	20
140	168	70	80	100	60或GE60ES	70	70	75	M60×2	M52×2	70	70	85 ▲95	418+S ▲438+S	M27×2	20
150	180	75	85	105	60或GE60ES	70	70	75	M64×2	M56×2	75	75	92 ▲102	428+S ▲448+S	M33×2	22
160	194	80	90	110	60或GE60ES	70	70	75	M68×2	M60×2	80	70	100	438+S	M33×2	22
180	219	90	100	125	70或GE70ES	80	80	85	M76×3	M68×2	90	89	107	483+S	M42×2	24
200	245	100	110	140	80或GE80ES	90	95	95	M85×3	M76×3	100	100	110	513+S	M42×2	24
220	273	110	125	160	90或GE90ES	100	105	105	M95×3	M85×3	110	110	120	565+S	M42×2	25
250	299	125	140	180	100或GE100ES	110	120	120	M105×3	M95×3	120	122	135	624+S	M42×2	25

注：1、带▲者仅为速比Φ=2时的连接尺寸。
2、*者速比为1.7。
3、带△者仅为Φ80缸卡键式尺寸。
4、中间轴销和中部法兰连接的行程不得小于表中S值。
5、M2用于速比Φ=1.46和2，M3用于Φ=1.33。
