W 70/140 L系列轻型拉杆液压缸

本系列液压缸结构紧凑简单，比同等压力等级液压缸体积小，工作压力7MPa、14MPa、缸径40~250mm，环境温度-10℃~80℃。

规格/技术参数

缸径D	最低起动压力	允许最高速度	最大行程 mm	活塞面积cm²			速比
				无杆腔	有杆腔		B型	C型
				无杆腔	B型	C型	B型	C型
40	≤0.3 MPa	300 mm/s	1200	12.5	8.1	10	1.45	1.25
50			1200	19.6	13.4	15.6	1.46
63			1600	31.1	21.2	25	1.47
80			1600	50.2	34.3	40.3	1.46
100			2000	78.5	53.9	62.6	1.46
125				122.7	83.1	98	1.47
140				153.0	103.6	122.7	1.48
150				176.7	119.9	141.4	1.47
160				201.0	137.4	161.4	1.46
180				254.4	175.9	204.2	1.45
200				314.1	215.6	250.5	1.46
220				394.0	271.3	315.5	1.45
250				490.8	336.9	392.3	1.46

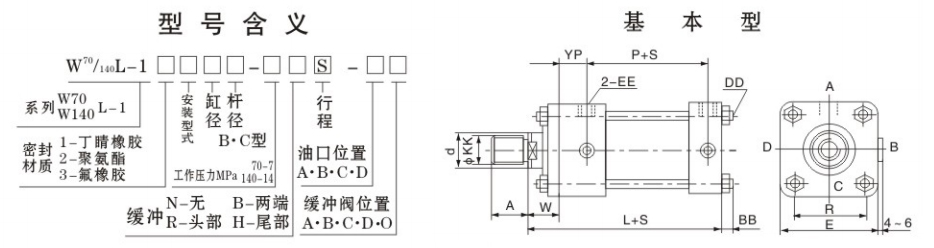

基本型尺寸

缸径D		40	50	63	80	100	125	140	150	160	180	200	220	250
B型	φKK	M22 ×1.5	M24 ×1.5	M30 ×1.5	M39 ×1.5	M48 ×1.5	M64 ×2	M72 ×2	M76 ×2	M80 ×2	M95 ×2	M100 ×2	M120 ×2	M130 ×2
	A	30	35	45	60	75	95	110	115	120	140	150	180	195
	d	22	28	35	45	55	70	80	85	90	100	110	125	140
C型	φKK	M16 ×1.5	M20 ×1.5	M24 ×1.5	M30 ×1.5	M39 ×1.5	M48 ×1.5	M56 ×2	M60 ×2	M64 ×2	M72 ×2	M80 ×2	M95 ×2	M100 ×2
	A	25	30	35	45	60	75	80	85	95	110	120	140	150
	d	18	22	28	35	45	55	63	65	70	80	90	100	110
BB		11	11	13	16	18	21	22	25	25	27	29	34	37
DD		M10 ×1.25	M10 ×1.25	M12 ×1.5	M16 ×1.5	M18 ×1.5	M22 ×1.5	M24 ×1.5	M27 ×1.5	M27 ×1.5	M30 ×1.5	M33 ×1.5	M39 ×1.5	M42 ×1.5
E		65	75	90	110	135	165	185	196	210	235	262	292	325
EE		ZG 3/8	ZG 1/2		ZG 3/4		ZG1				ZG1 1/4	ZG1 1/2		ZG2
L		141	155	163	184	192	220	230	240	253	275	301	305	346
P		90	98	102	110	116	130	138	146	156	172	184	184	200
R		45	52	63	80	102	122	138	148	160	182	200	225	250
W		30	30	35	35	40	45	50	50	55	55	55	60	65
YP		38	42	46	56	58	67	69	71	74	75	85	89	106

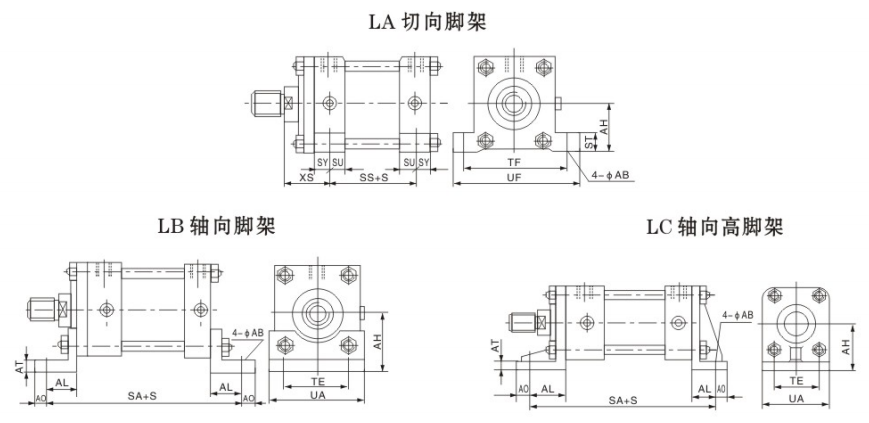

LA、LB、LC安装尺寸

缸径 D		40	50	63	80	100	125	140	150	160	180	200	220	250
φAB		11	14	18	18	22	26	26	30	33	33	36	42	45
LA	AH	37.5 ±0.15	45 ±0.15	50 ±0.15	60 ±0.25	71 ±0.25	85 ±0.25	95 ±0.25	105 ±0.25	112 ±0.25	125 ±0.25	140 ±0.25	150 ±0.25	170 ±0.25
	SS	98	108	106	124	122	136	144	146	150	172	186	186	206
	ST	14	17	19	25	27	32	35	37	42	47	52	52	57
	SU	31	34	32	42	38	41	41	38	40	一	一	一	一
	SY	13	14	18	18	22	25	25	28	31	35	39	39	47
	TF	95	115	132	155	190	224	250	270	285	315	355	395	425
	UF	118	145	165	190	230	272	300	320	345	375	425	475	515
	XS	57	60	71	74	85	99	106	111	122	123	131	140	158
I	AH	43 ±0.15	50 ±0.15	60 ±0.15	72 ±0.25	85 ±0.25	105 ±0.25	115 ±0.25	123 ±0.25	132 ±0.25	148 ±0.25	165 ±0.25	145 ±0.25	208 ±0.25
	AL	32	35	42	50	55	60	70	75	75	85	98	115	130
	SA	205	225	247	284	302	352	370	390	403	445	497	535	606
	AO	13	15	18	20	23	29	30	30	35	40	40	45	50
	AT	8	8	10	12	12	15	18	18	18	20	25	30	35
	TE	46	58	65	87	109	130	145	155	170	185	206	230	250
	UA	69	85	98	118	150	175	195	210	225	243	272	310	335

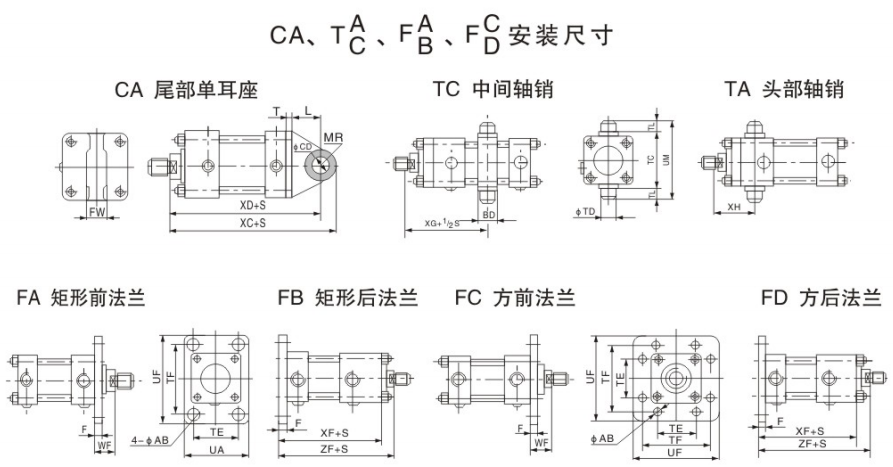

缸径 D		40	50	63	80	100	125	140	150	160	180	200	220	250
CA	φCD	16	20	32	32	40	50	63	63	70	80	90	100	100
	FW -0.1/-0.4	25	32	40	40	50	63	80	80	80	100	125	125	125
	L	28	33	48	55	65	77	95	95	107	118	134	145	140
	MR	16	20	32	32	40	50	63	63	70	80	90	100	100
	T	10	12	14	17	19	23	25	27	30	32	36	40	45
	XD	209	230	261	291	316	365	400	412	445	480	526	550	596
	XC	225	250	292.5	322.5	356	415	463	475	516	560	616	650	696
T A/C	BD	28	33	43	43	53	58	78	78	88	98	108	117	117
	TC	69	85	98	118	145	175	195	206	218	243	272	300	335
	φTD	20	25	32	32	40	50	63	63	70	80	90	100	100
	TL	20	25	32	32	40	50	63	63	70	80	90	100	100
	UM	109	135	162	182	225	275	321	332	360	403	452	500	535
	XG	113	121	132	146	156	177	188	194	207	216	232	241	271
	XH	62	66	74	82	89	103	112	112	126	-	-	-	-
F A/B F C/D	φAB	11	14	18	18	22	26	26	30	33	33	36	42	45
	F	11	13	15	18	20	24	26	28	31	33	37	41	46
	TE	46	58	65	87	109	130	145	155	170	185	206	230	250
	TF	95	115	132	155	190	224	250	270	285	315	355	395	425
	UA	69	85	98	118	150	175	195	210	225	243	272	310	335
	UF	118	145	165	190	230	272	300	320	345	375	425	475	515
	WF	41	43	50	53	60	69	76	78	86	88	92	101	111
	XF	152	168	178	202	212	244	256	268	284	308	388	346	392
	ZF	182	198	213	237	252	289	306	318	339	363	393	406	457
